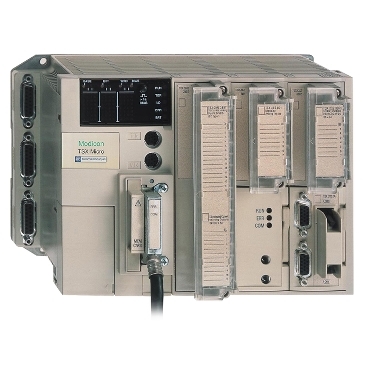

TSX3710164DTK1 TSX Micro 37 10 PLC 配置
更新时间：2020-07-15 15:31:04
主要信息产品系列Modicon TSX Micro 自动化平台产品类型模块化基本控制器主电压24 V 19.2…30V DC输入电流2mA 60A抗瞬时断电10ms补...
| 产品系列 |
Modicon TSX Micro 自动化平台
|
|
|---|---|---|
| 产品类型 |
模块化基本控制器
|
|
| 主电压 |
24 V 19.2…30 V DC
|
|
| 输入电流 |
2 mA 60 A
|
|
| 抗瞬时断电 |
10 ms
|
| 槽位数 |
2
|
|
|---|---|---|
| 模块类型 |
HE10 连接器分立 I/O
|
|
| 离散量输入数量 |
32 分立输入 在…上 24 V 适用 DC
|
|
| 离散量输出数量 |
32 适用 固态
|
|
| 集成连接类型 |
1 串行链接 Uni-Telway 19.2 kbit/s
1 Modbus Modbus RTU 19.2 kbit/s |
|
| 实时时钟 |
有
|
|
| 内存说明 |
内部 RAM 14,000字 数据
闪光 15,000字 数据 |
|
| ******目标区尺寸 |
1 %MWi 内部字
256 %Mi 128 %KWi 常量字 |
|
| _ |
0.25 µs _ 不带PCMCIA卡
4.81 µs 算术 REAL 浮点 不带PCMCIA卡 |
|
| 1 K指令的执行时间 |
3.03 100 % 布尔 不带PCMCIA卡
0.25 65 % 布尔 与 35 % 算术 不带PCMCIA卡 |
|
| 应用程序结构 |
1 主任务
8 事项 1 快速任务 |
|
| 系统开销 |
1.9 ms 适用 主任务
|
|
| 保护类型 |
过载保护
短路 |
|
| 总有用二次电力 |
16 W
|
|
| 电磁兼容性 |
抗静电干扰 符合 IEC 1000-4-2 级别 3
电磁场抑制测试 符合 IEC 1000-4-3 级别 3 抗快速瞬变 符合 IEC 1000-4-4 级别 3 振荡波抗扰度试验 符合 IEC 1000-4-5 阻尼振荡波 符合 IEC 1000-4-12 免于电磁干扰 符合 IEC 61131-2 |
| 运行温度 |
0…60 °C
|
|
|---|---|---|
| 贮存环境温度 |
-25…70 °C
|
|
| 相对湿度 |
10…95 % 在操作过程中无冷凝
5…95 % 在操作过程中无冷凝 |
|
| 工作海拔 |
0...2000 m
|
|
| 宽度 |
282.7 mm
|
|
| 高度 |
151 mm
|
|
| 深度 |
152 mm
|
|
| 产品重量 |
1.82 kg
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
1.792 kg
|
|
| 包装1高度 |
16 cm
|
|
| 包装1宽度 |
16 cm
|
|
| 包装1长度 |
18.5 cm
|
|
| 包装2的单位类别 |
S04
|
|
| 包装2的数量 |
6
|
|
| 包装2重量 |
10.752 kg
|
|
| 包装2高度 |
30 cm
|
|
| 包装2宽度 |
40 cm
|
|
| 包装2长度 |
60 cm
|
| 欧盟ROHS指令 |
不适用，超出欧盟 RoHS 法定范围
|
|
|---|---|---|
| 中国 ROHS 管理办法 | ||
| WEEE |
该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
|
| 保修单 |
18 months
|
|---|
